Металлическая катушка "РВМ" - для намотки электрического, контрольного кабеля, шлангов и т.д.

Металлические катушки для намотки электрического кабеля РВМ Электромаркет

    Металлическая катушка "РВМ" - это первое и не имеющее аналогов в России изделие производства ООО "РВМ Электромаркет", используемое в производстве электроудлинителей "РВМ Электромаркет". Удлинитель на металлической катушке "РВМ Электромаркет" был разработан и запущен в серийное производство во второй половине 90-х гг. и став первым российским удлинителем такого типа.

    Катушка "РВМ" выгодно отличается от российских и ряда зарубежных аналогов: отсутствием пластиковых деталей и вставок, катушка полностью выполнена из металла, более надежным способом крепления катушки на оси стойки, стойкостью к низким температурам. При транспортировке удлинителей на пластиковых катушках или при механических воздействиях на саму катушку, часто возникает ситуация, когда под весом намотанного кабеля или под действием внешнего ударного воздействия - трескается или разламывается корпус катушки. Учитывая, что в большинстве случаев розетки удлинителя являются составной частью самой катушки - подобная поломка катушки приводит к неработоспособности всего изделия в целом. Эти проблемы не актуальны для удлинителей на металлических катушках, стойких к внешним воздействиям.

    Конструктивно металлическая катушка для удлинителя выполнена из стали, и представляет собой цельносборную неразъемную конструкцию, состоящую из металлической трубы с жесткой фиксацией по корпусу, двух приваренных точечной (роликовой) сваркой щечек диаметром 300 мм., каждая из которых имеет два ребра жесткости, обеспечивающих надежную жесткость всей конструкции катушки. Катушка крепится на металлическую пространственную подставку (рамку) диаметром 16 мм с установленной пластиковой ручкой для переноски. Задняя щека катушки может быть как полностью "глухой", так и с отверстием для установки автоматических выключателей (такое решение позволяет, в частности, использовать удлинитель с влагозащищенными розетками в условиях  брызг с торцевой стороны (там, где расположены розетки), т.к. автомат защиты при этом находится с противоположной стороны). Передняя щека существует в различных видах и в зависимости от заказываемого изделия может быть выполнена с необходимым количеством и типом отверстий - количество устанавливаемых розеток стандарта Schuko может достигать 5, при установке силовых разъёмов на 380 В возможны различные комбинации, подбираемые индивидуально по техническому заданию заказчика. Возможен вариант катушки, при котором изделие является простым носителем кабеля без внутренней разводки и электротехнической "начинки", что часто находит применение при использовании катушки для намотки не электрических, а других видов кабеля (например, телефонных, связи), шлангов и т.п. Большинство катушек оснащены индикаторной лампой, сигнализирующей о включении удлинителя в сеть. Все изделия оснащаются металлическим держателем, устанавливаемым на катушку, для вращения - использование металлического держателя, не являющегося составной частью самой катушки позволяет избежать отлома ручки от корпуса катушки.

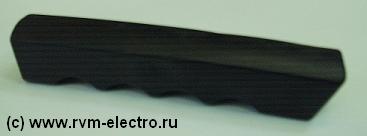

    Фирмой "РВМ Электромаркет" налажен выпуск нескольких типов катушек, каждая из которых имеет особые конструктивные особенности, в зависимости от которых можно увеличивать длину наматываемого кабеля. При увеличении длины кабеля, а значит и веса изделия (ряд кабельных соединителей "РВМ Электромаркет" весит около 30 кг!), встаёт вопрос о надёжности и устойчивости рамки, в связи с чем специалистами нашей фирмы были разработаны три вида металлической подставки, обеспечивающих функциональность всей конструкции. В начале 2007-го года следуя пожеланиям клиентов, катушка "РВМ" была модернизирована и наравне с изменившимся дизайном, обрела ряд улучшений (увеличен наружный диаметр упорной втулки, увеличено число крепежных элементов на щеках, для изделий весом более 6-7 килограмм была разработана новая заглушка и т.д.), а во второй половине 2007-го года - было налажено собственное производство новых пластиковых эргономичных ручек для металлических катушек, находящих применение не только в катушках, но и для ручек садового инструмента, носилок и т.д.



    Металлические катушки и подставки покрыты порошковой полиэфирной краской, позволяющей избежать коррозии металла от химически активных и влажных воздействий окружающей среды. Вес: 2-4 кг (в зависимости от установленных разъёмов). На изделие может быть намотано до 30 метров кабеля КГ 5х4, 50 метров кабеля КГ 5х2,5, более 70 метров кабеля КГ 3х1,5 и порядка 100-110 метров провода ПВС 3х1,5.

В декабре 2009-го года ООО "РВМ Электромаркет" провело модернизацию металлической катушки: изделие приобрело новые дополнительные прочностные и технические улучшения, а также еще один из видов цветового решения - темно-оранжевый цвета барабана, хорошо заметный в темное время суток и на значительном отдалении от удлинителя.

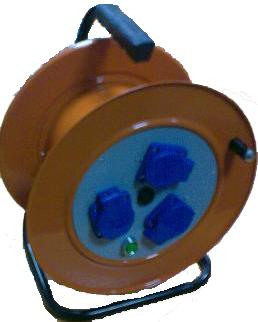

Удлинитель электрический РВМ Электромаркет на оранжевой катушке

Ряд изделий производится без катушки - по техническим требованиям Заказчика или при необходимости намотки длины кабеля, превышающей возможную для намотки кабеля, так в конце 2008-го года нашими специалистами была разработана металлическая стойка с возможностью размещения на ней до 50 метров кабеля КГ 5х4.

Модернизированная металлическая стойка для намотки кабеля РВМ Электромаркет

В 2017-м году наше предприятие освоило серийный выпуск металлических катушек шириной 215мм, позволяющих наматывать до 100 метров провода 3*2,5:

Металлическая катушка РВМ 215 мм - РВМ Электромаркет



Ассортимент металлических катушек D=300мм для намотки (товарные артикулы: 4-18-0101, 4-18-0102, 4-18-0109)

Тип

Опции, особенности

Металлическая катушка без стойки с 2 глухими накладками с отверстием для стойки узкая, широкая; с возможностью установки третьей боковой накладки
Металлическая катушка со стойкой с 2 глухими накладками узкая, широкая; с возможностью установки третьей боковой накладки
Металлическая катушка со стойкой 3, 4, 5 розеток IP20/IP44 узкая, широкая, для 3 розеток - с индикаторной лампой (опционно)
Металлическая катушка со стойкой 3, 4, 5 розеток IP20/IP44 с отверстием для установки автоматических выключателей узкая, широкая, для 3 розеток - с индикаторной лампой (опционно)

В ассортименте также аналоги с накладками, выполненными из пластика (глухие или под 3 розетки).

Цены и сроки по запросу, исходя из конкретного оформленного заказа (указание ИНН, контактной информации, необходимого количества - обязательно!). В случае неуказания опционных параметров - поставка в базовой комплектации. С розетками на 380В или стандарта CEE - только с кабелем. ООО "РВМ Электромаркет" не несёт ответственности за качество и технологию сборки конечного изделия Покупателем или иным третьим лицом. Крупнооптовые поставки не осуществляются.

Отличия пластиковых катушек от металлических
