Как выбрать силовой удлинитель на 380 Вольт?
Как определить необходимое количество жил в кабеле для электрического
удлинителя на 380В?
Число жил кабеля должно быть
равно числу контактов розетки включения удлинителя и вилки подключаемого в
удлинитель оборудования, их можно определить по характеристикам, указанным в
сопроводительной документации или на этикетке, либо визуально:
4 жилы
= 4 контакта (штырька, pin) = 3P+PE
5 жил = 5 контактов (штырьков,
pin) = 3P+N+PE
Как определить сечение кабеля для удлинителя
на 380В?
В большинстве случаев рекомендуем ориентироваться на
следующие соотношения:
мощность до 10 кВт = сечение 1,5 кв.мм, разъемы силой
тока 16А
мощность до 18 кВт = сечение 2,5 кв.мм, разъемы силой
тока 32А
мощность до 21 кВт = сечение 4 кв.мм, разъемы силой
тока 32А
Внимание! Установка разъемов определенной
силы тока должна соответствовать сечению кабеля, например, вилка на 16А может
быть установлена, как на кабель сечением жил 1,5 кв.мм, так и 2,5 кв.мм, но не 4
кв.мм.
Как определить марку кабеля для удлинителя на
380В?
При использовании удлинителя при положительных
температурах допускается использование провода ПВС (следует отметить, что для
удлинителей на 380В использование провода ПВС является не очень распространённой
практикой и имеет ряд условий по минимальному объему заказа), при использовании
при положительных и отрицательных температурах применяется кабель КГ, КГтп,
КГ-ХЛ или КГтп-ХЛ.
Внимание!
Использование кабелей "-хл" не меняет температурный режим эксплуатации
удлинителя, за исключением ограниченных способов размещения, он остаётся
аналогичным режиму с кабелем КГ и КГтп. Удлинитель ≠ кабель, характеристики
кабеля могут отличаться от характеристик удлинителя!

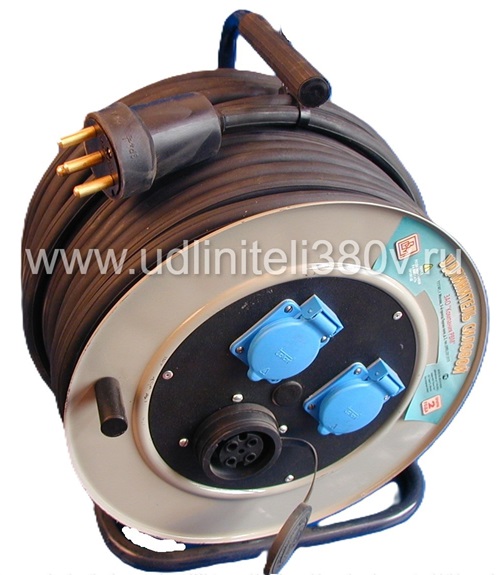

Могут ли катушки
удлинителей на 380В оснащаться колесами?
Да. По умолчанию такие катушки
применяются для удлинителей с наибольшим весом, но установка катушки с колёсами
возможна и для любого другого удлинителя.
Какая степень защиты
лучше для силовых удлинителей на 380В?
Разъемы удлинителей на 380В
стандартно соответствуют степени защиты IP44, возможна установка разъемов с
IP67.
Внимание!
Подключение разъема IP44 к разъему IP67 не повышает степень защиты первого из
них, если предполагается использование удлинителя с разъемами IP44 на входе и
выходах удлинителя - установка разъемов IP67 не имеет технического смысла.
Чем отличаются
удлинители CEE 220В от обычных удлинителей на 220В?
Вилки таких удлинителей
оснащены 3 штырьками (pin) с поляризованным заземляющим контактом, подключение
возможно только с соблюдением полюсов контактной группы и только к
соответствующей розетке. Кроме того, такие разъемы могут передавать большую
мощность и силу тока (свыше 10 кВт и до 63А).
